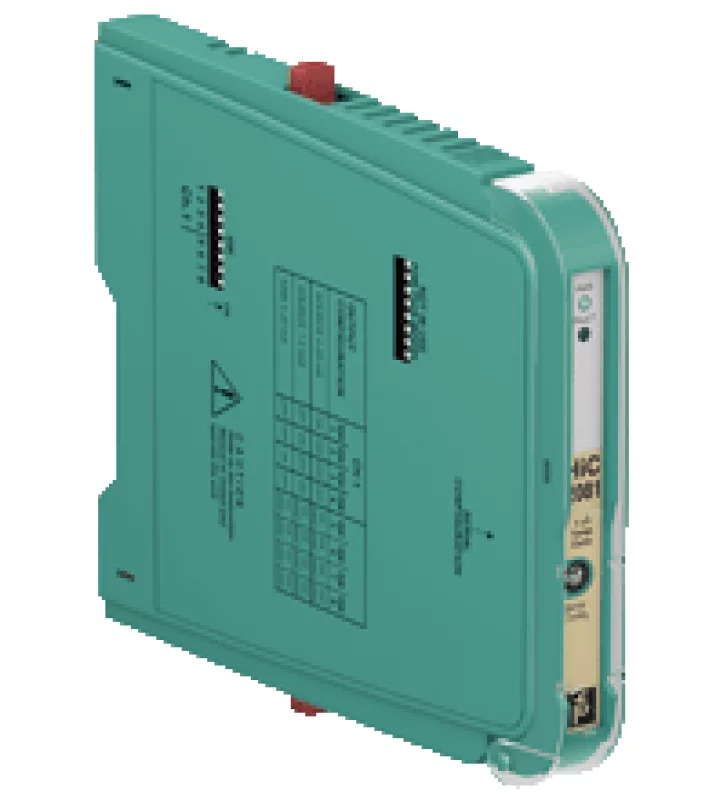

HIC2081

Техническое описание HiC2081 Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 20 ... 30 В пост. Тока пульсация в пределах допуска поставки Рассеиваемая мощность / энергопотребление ≤ 0,98 Вт / 0,98 Вт вход Соединительная сторона полевая сторона соединение SL2: 5a (+), 1a (+), 1b (-), 5b (-) RTD тип Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995)  типа Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94)  типа Cu10, Cu50, Cu100 (P50353-92)  типа Ni100 (DIN 43760) Измерительный ток ок. 200 мкА с RTD Типы измерений 2-, 3-, 4-проводное соединение Сопротивление свинца Максимум. 50 Ом на линию Мониторинг измерительных контуров поломка датчика, короткое замыкание датчика Термопары тип B, E, J, K, N, R, S, T (IEC 584-1: 1995)  тип L (DIN 43710: 1985)  тип TXK, TXKH, TXA (P8.585-2001) Компенсация холодного спая внешние и внутренние Мониторинг измерительных контуров поломка датчика Потенциометр 0 ... 20 кОм (двухпроводное соединение), 0,8 ... 20 кОм (3-проводное соединение) Типы измерений 3-проводное соединение напряжение выбирается в пределах диапазона -100 ... 100 мВ Входное сопротивление ≥ 1 МОм (-100 ... 100 мВ) Вывод Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-) Вывод Аналоговый токовый выход Текущий диапазон 0 ... 20 мА или 4 ... 20 мА Сигнал неисправности нижний масштаб 0 или 2 мА, верхний предел 21,5 мА (согласно NAMUR NE43) Источник нагрузка 0 ... 550 Ом  разомкнутое напряжение ≤ 18 В тонуть Напряжение на клеммах 5 ... 30 В. Если ток подается от источника> 25 В,  требуется последовательное сопротивление ≥ (V - 25) / 0,0215 Ом, где V - напряжение источника.  Максимальное значение сопротивления (V - 5) / 0,0215 Ом. Выход индикации неисправности соединение SL1: 6b Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения) Характеристики переноса Время реакции худшее значение случая (датчик обрыва и / или обнаружение короткого замыкания датчика включен)  мВ: 1 с, термопары с CJC: 1,1 сек, термопары с фиксированной температурой опорной: 1,1 сек, 3- или 4-проводной RTD: 920 мс, 2-проводной RTD: 800 мс, потенциометр: 2,05 с Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели  через PACTware этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2011 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 100 гр. Габаритные размеры 12,5 x 128 x 106 мм  монтаж на терминальной плате
