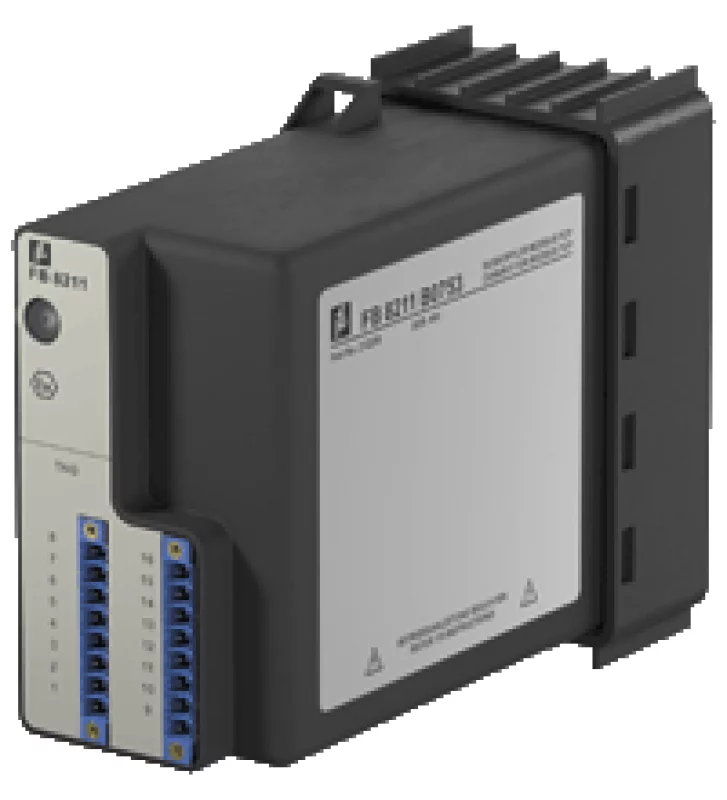

FB8211B2-0756

Технические характеристики FB8211B2-0756 Поставка соединение объединительная шина Номинальное напряжение 5 В постоянного тока, только в связи с источниками питания FB92 ** Потребляемая мощность 2,5 Вт Интерфейс полевой шины Тип полевой шины MODBUS TCP Интерфейс Ethernet Тип соединения подключен к клеммам Ex e через объединительную плату Скорость передачи 10 Мбит / с Подключение к станции непосредственно к PCS или ПЛК или через концентраторы или коммутаторы Длина шины Максимум. 100 м (стандарт Ethernet) адресация IP-адрес, назначенный через Ethernet Ethernet-адрес IP-адрес V4 (заводская стандартная настройка: 0.0.0.0, автоматический IP-адрес, DHCP) Количество каналов на станцию Максимум. 80 аналоговый, макс. 184 цифровых Поддерживаемые модули ввода / вывода все модули удаленного ввода / вывода FB Связь HART через Ethernet Внутренняя шина соединение объединительная шина избыточность через левый передний разъем Сервисный интерфейс соединение через правый передний разъем в сочетании с сервисным адаптером SERV8001 Индикаторы / настройки Светодиодный индикатор Светодиод зеленый (источник питания): Вкл = работа, быстрая вспышка = холодный пуск  Светодиод красный (общий сигнал тревоги): Вкл = внутренний сбой, мигает = нет Подключение по протоколу Modbus TCP  желтый (режим работы): мигает 1 (соотношение 1: 1) = активная, нормальная работа; мигание 2 (соотношение 7: 1) = активное, симуляция Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1 Соответствие Электромагнитная совместимость NE 21 Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Температура хранения -25 ... 85 ° C (-13 ... 185 ° F) Относительная влажность 95% без конденсации Ударопрочность ударный тип I, длительность удара 11 мс, амплитуда удара 15 г, количество ударов 18 Виброустойчивость диапазон частот 10 ... 150 Гц; частота перехода: 57,56 Гц, амплитуда / ускорение ± 0,075 мм / 1 г; 10 циклов  диапазон частот 5 ... 100 Гц; частота перехода: 13,2 Гц амплитуда / ускорение ± 1 мм / 0,7 г; 90 минут при каждом резонансе Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Степень защиты IP20 (модуль), требуется отдельный корпус в соотв. к описанию системы соединение через объединительную плату Вес 750 гр. Габаритные размеры 57 x 107 x 132 мм
